Исследование металла ВК

                             Клинок исследован со стороны кромки, и со стороны обуха.



                                При увеличении 50  наблюдается  слоистость, см. рис. 1.

                                   Рисунок 2 – слоистое строение клинка, х 200

                                    «матрица» неоднородна, феррит упрочнён карбидами, х 1000
идентифицировать «матрицу» как трооститную (твёрдость на кромке 40 HRC, на обухе 30 HRC), размер карбидов 0,5-2,7 мкм

                                  микроструктура «матрицы», х 1000
«Матрица» неоднородна по углероду, данная неоднородность связана с   ферритом имеющим слоистое расположение. Феррит упрочнён карбидами,



Излом разрез сплавка

Сплавок  подрезан абразивным кругом и разломлен. При разрезании сильно нагревался и заклинивал круг, периодически охлаждался водой  в результате чего и  проявился рисунок.

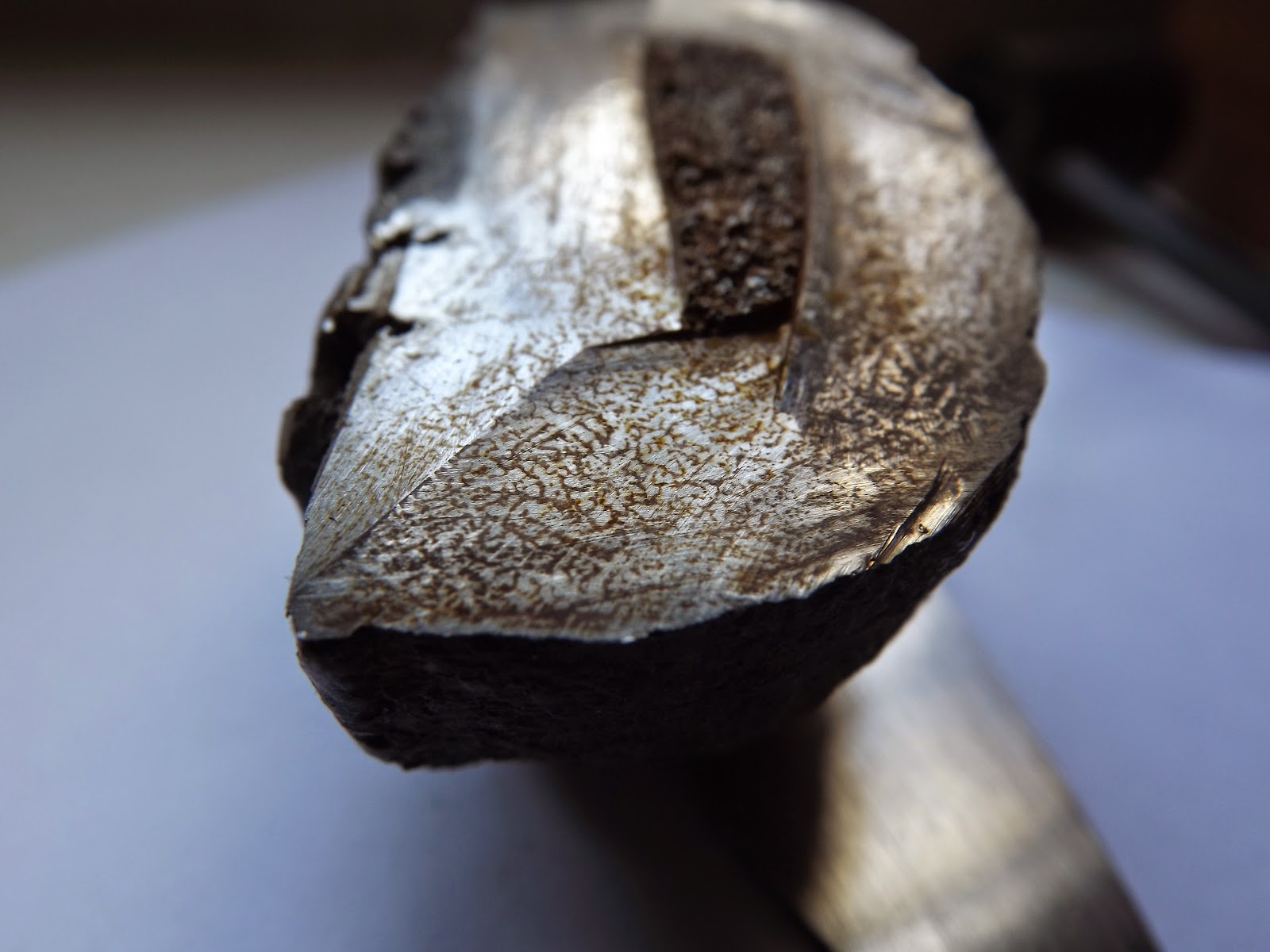

   Можно увидеть кристаллический  излом и проявленный рисунок.

 Структуру - сложно назвать упорядоченной. До окисления разлом выглядел  - с достаточно мелким зерном, после окисления проступили, выделились некоторые более крупные кристаллы  феррита. Остальные - более мелкие окислились значительно  интенсивнее.  При разрезании искра высоко углеродистой стали, желтого цвета, прямые лучи разделяются на лучи формой зонтика с изогнутыми линиями, заканчиваются искрами, но далеко не все - часть выглядит прямыми искрами карбидной стали.
